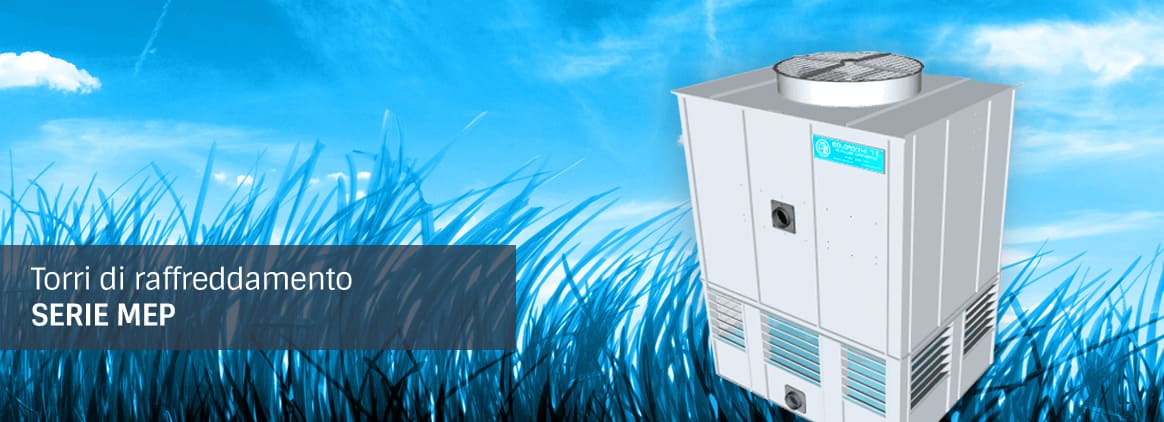

Torri di raffreddamento
Serie MEP

Le torri di raffreddamento serie MEP, sfruttando le leggi che regolano il principio fisico dell'evaporazione, raffreddano piccole e grandi quantità di acqua; diverse tipologie di industrie utilizzano per il raffreddamento dei loro macchinari o impianti piccole o grandi quantità di acqua.
Per raggiungere il fine di evitare sprechi di acqua che tra l'altro è sempre più difficile reperire, così come è difficile smaltire, le torri di raffreddamento serie MEP sono certamente il mezzo più pratico; sicure ed affidabili, estremamente flessibili sono la risposta naturale per piccole, medie e medio - grandi esigenze.
Concettualmente sicure perché selezionate considerando sempre le condizioni più difficili senza facili cedimenti a soluzioni non collaudate e tenendo sempre ben presente il quid di aleatorio che la selezione sempre comporta.
La serie MEP viene fornita completamente assemblata; nelle grandezze maggiori, con più ventilatori, ciascun ventilatore indica una cella, assolutamente indipendente sia lato aria, sia lato acqua. Strutturalmente robuste, progettate e costruite per durare nel tempo senza richiedere difficili interventi di carattere conservativo conservano alcune caratteristiche oggi spesso non più ritenute interessanti, ad esempio molti telai interni o i collettori principali della rete interna di distribuzione dell'acqua.
Componente essenziale per la durata è la verniciatura; la verniciatura è necessaria per proteggere adeguatamente i componenti in lamiera zincata nelle parti dove la lavorazione ha asportato la protezione offerta dallo zinco viene effettuata su ogni singolo pezzo prima del montaggio, verniciare apparecchi già montati è operazione davvero difficile e comunque non protegge le parti che davvero ne necessitano (spessori lavorati con tagli e punzonature); per evitare di rovinare la verniciatura il montaggio viene eseguito ancora con metodo da molti costruttori ritenuto obsoleto, vale a dire con dadi, bulloni e rondelle libere.
La vite autofilettante con rondella stampata è certo più veloce da utilizzare e più economica, ma crediamo non rispetti la verniciatura, con dadi, bulloni e rondelle libere la verniciature è certo più rispettata e può espletare nel tempo la sua funzione protettiva.
La torre MEP è una macchina che solo un attento studio preliminare ed una impeccabile esecuzione ha reso semplice, ci siamo concentrati sulle parti essenziali lasciando agli accessori il compito di fornire, quando necessario il supporto specifico.
Quindi il cuore MEP è una macchina semplice ed affidabile ma predisposta a specializzarsi su ogni singolo impianto per renderlo anch'esso di facile gestione e sicuro.
Le MEP sono di dimensioni varie, e molti modelli sono containerizzabili anche alcuni di dimensioni maggiori.
Per le dimensioni e per le varie possibilità tecniche (mai improvvisate ma sempre derivanti dal progetto) sono facilmente inseribili in impianti anche complessi dove vengono esaltate le loro doti di adattabilità e sicurezza.
Nel progetto risiedono le robuste radici che consentono di operare personalizzazioni anche sofisticate ma sempre in assoluta sicurezza.

Per tutte le informazioni sulle condizioni di vendita torri di raffreddamento per l'acqua, richiedi un preventivo torri di raffreddamento senza impegno.

Arrangiamento

• Torri complete
  Arrangiamento CV

• Torri senza vasca
  Arrangiamento SV

• Torri sezione superiore
  Arrangiamento US

Torri di raffreddamento Serie MEP
Perché preferirle

a) Perché affidabili e di lunga durata.
b) Per la robusta costruzione.
c) Per la verniciatura in polvere poliestere BTEPOWDERPAINT, su tutti i componenti in lamiera zincata, prima del montaggio.
d) Per l’assenza di saldature su componenti in lamiera zincata.
e) Perché non prevedono l’utilizzo di viti autofilettanti che danneggiano la verniciatura. Si utilizzano solo bulloni, dadi e doppia rondella per proteggere la verniciatura da eventuali graffi. Ogni bullone è serrato da speciali utensili industriali di altissima qualità che garantiscono il corretto serraggio su ogni bullone.

f) Per l’assenza di organi di trasmissione. Tutti i motori sono direttamente accoppiati. Meno manutenzione, di conseguenza minori costi di manutenzione, minori vibrazioni e minor consumo energetico.

g) Perché tutti i motori sono collegati in stabilimento con una propria morsettiera esterna.

h) Perché i motori elettrici di potenza uguale o superiore a KW 15 (a 8 poli) sono dotati di ingrassatori esterni.

i) Per il sistema di distribuzione acqua senza ugelli spruzzatori ma con distributori a gravità non intasabili in acciaio inossidabile AISI 304, collegati al collettore con viti e dadi. Minore o nulla manutenzione e impossibilità di formazione dei batteri.

j) Perché il distributore a gravità protegge la superficie di scambio, evitando i danneggiamenti provocati dall’azione meccanica dell’acqua sulla superficie tipo FILM.

k) Per il robusto collettore principale in tubo di acciaio, zincato a bagno dopo lavorazione. La robusta costruzione protegge la distribuzione da possibili colpi di ariete provocati dalle pompe, tutelando la superficie di scambio.

l) Per la robusta rete di protezione dello scarico dei ventilatori.
m) Perché sia i ventilatori, sia la rete di distribuzione acqua, sono esenti da manutenzione.

n) Perché, se necessario possono essere dotate di sezione aggiuntiva di superficie di scambio, per poter incrementare la performance in un secondo tempo.

o) Perché, se dotate di opportuna sezione rompi goccia LOLIPANN, pulibile e sanificabile, possono raffreddare anche acque sporche o lavorare in ambienti polverosi. I pannelli LOLIPANN possono essere puliti e sanificati a caldo per prevenire la diffusione del batterio della LEGIONELLA.

p) Se dotate di superficie NON intasabile LOLIPANN questo noioso e costoso fermo impianto non accadrà più. Ad oggi Torri fornite oltre 30 anni fa continuano a lavorare con performance iniziali, senza alcun decadimento. Resa costante e minor o nulla manutenzione.

q) Perché, possono essere fornite con arrangiamento idoneo per raffreddare acqua con temperature fino a 99 °C.

r) Perché possono essere fornite con componenti speciali idonei per lavorare in ambiente particolarmente rigido con temperature fino a - 50°C.

s) Perché i motori elettrici possono essere forniti con certificazione per Normative Americane, Canadesi e Russe.

t) Perché la parte motore-ventilatore può essere fornita in versione anti scintilla ATEX. Per eliminare il problema scintilla non è sufficiente utilizzare motori anti scintilla, è fondamentale fornire una girante adeguata anti-statica.

u) Perché la serie MEP è progettata per essere caricata, trasportata e scaricata in modo agevole sia ½ gomma che sia ½ containers.

v) Perché tutte le nostre torri prima della spedizione vengono testate elettricamente per assicurarsi che i gruppi motore-ventilatore rispecchino gli assorbimenti previsti dalle rigide specifiche Boldrocchi TE. I tecnici della nostra capogruppo BODROCCHI SRL leader mondiale incontrastato anche della ventilazione hanno redatto specifiche che garantiscono la più alta qualità ed affidabilità.

w) Perché il nostro responsabile di qualità altamente qualificato ispeziona accuratamente tutte le apparecchiature dalla fase di costruzione sino al controllo più minuzioso di ogni più piccolo componente, senza tralasciare la parte di gestione della burocrazia.

x) Perché, se necessario, il volume della vasca, quando prevista, può essere più che raddoppiato.

y) Perché possono avere sia gli attacchi di ingresso acqua, sia quelli di uscita, quando previsti, indifferentemente sui quattro lati o dove si vuole.

z) Perché possono essere personalizzate.

aa) Perché le Torri BOLDROCCHI TE di nuova concezione possono essere fornite in versione “ECO” a risparmio
energetico ed acustico. Se una torre normale consuma 15 kW è possibile avere una torre in versione ECO che consuma 3kW e l’impatto acustico passa da 80 dB(A) a meno di 70 dB(A).
Il maggior investimento iniziale si ripaga in circa 1 anno lavorativo (8.000 h).

bb) Perché possono essere equipaggiate con il nuovo separatore di gocce DRICONPLUS brevettato e testato
dal Politecnico di Milano, di tipo inerziale, costituita da più pannelli in polipropilene stampati per iniezione, accoppiati tra loro in serie al flusso dell'aria costituendo così un’unica sezione facilmente maneggiabile. La sezione separatori, obbliga il flusso dell’aria a bruschi cambi di direzione e favorisce il rilascio delle goccioline in sospensione.

I pannelli sono caratterizzati da ottima resistenza meccanica con spessori non inferiori a mm 1,5 e sono adatti per temperature fino a 90°C Se necessario,l’efficienza della sezione può essere successivamente incrementata per garantire il trattenimento tutte o quasi le goccioline presenti nel flusso. Trattenere il maggior numero possibile di gocce non solo consente di ridurre il consumo dell’acqua, ma riduce/evita la possibile diffusione in ambiente del batterio della Legionella. Durante le prove di efficienza compiute dal Politecnico di Milano, in condizioni di lavoro conosciute, simili a quelle che si utilizzano nelle torri di raffreddamento, nell’arrangiamento più efficace il separatore DRICONPLUS ha dimostrato di saper trattenere il 100% delle goccioline presenti nel flusso dell’aria prima dei separatori. I pannelli DRICONPLUS sono adatti a temperature fino a 90°C per poter essere puliti e sanificati a caldo.

LOLIPANN Pannello rompigoccia per torri di raffreddamento

Il pannello LOLIPANN, in polipropilene, e stampato per iniezione ed è quindi caratterizzato da precisione nell’esecuzione, robustezza e da spessori relativamente elevati (millimetri, non decimi) , altre caratteristiche come da scheda tecnica “caratteristiche tecniche 001” allegata.

L’accoppiamento tra i vari elementi avviene a pressione, per mezzo di quattro spine coniche situate, approssimativamente, ai quattro angoli; il numero di pannelli accoppiabili, su una sola fila, è pressoché infinito.

La geometria dell’accoppiamento è volutamente fissa, ad evitare errori durante il montaggio e conseguente variazione di resa. La massa delle sezioni costituite dai pannelli LOLIPANN, è uniformemente distribuita nello spazio, con conseguente uniformità delle sezioni libere; non ci sono spazzi con presenza di massa troppo elevata, non ci sono spazzi eccessivamente liberi. Le sezioni ottenute con i pannelli LOLIPANN possono essere sovrapposte, ad assi alternati, fino ad ottenere lo spessore desiderato; per spessori pari fino a 1500/1800 mm basta semplicemente sovrapporre le sezioni, per spessori maggiori sarà necessario prevedere ulteriori supporti intermedi.

La superficie ottenuta con i pannelli LOLIPANN, è del tipo a rottura di goccia, quindi in grado di assicurare le prestazioni anche se caricata di sporco, calcare o materiale organico; questa caratteristica fa si che il peso della superficie, che da pulita e circa pari a quello della superficie Film, con l’utilizzo possa aumentare, anche di molto. Per questo motivo si è scelto per il suo sostentamento, di non utilizzare il sistema “dall’alto”, ma di preferire quello “dal basso”; in pratica le sezioni NON saranno sospese, ma APPOGGIATE su appositi supporti.

Ciascun pannello LOLIPANN, e ciascuna sezione ottenuta con l’accoppiamento tra più pannelli, sono complete di particolari fermi inferiori particolarmente utili per garantire la stabilità delle sezioni (agganciandosi tra i sostegni, tra i pannelli della sezione inferiore ecc). I pannelli LOLIPANN, per la loro versatilità, possono facilmente sostituire quasi la totalità delle sezioni oggi utilizzate, sono facilmente maneggiabili, e l’accoppiamento tra i pannelli, facile ed intuitivo (anche se vengono comunque fornite istruzioni) viene abitualmente eseguito in cantiere anche da personale non particolarmente qualificato.


LOLIPANN Pannello rompigoccia per torri di raffreddamento

Scheda sintetica delle caratteristiche principali dei pannelli LOLIPANN
